宣布时间：2021-05-06点击：2360
导言：自GB/T 38470-2019《再生黄铜原料》、GB/T 38471-2019《再生铜原料》和GB/T 38472-2019《再生铸造铝合金原料》标准实施以来 ，生产、使用、贸易企业以及监管部分对标准的理解泛起了一些不统一。针对种种疑问 ，现回复汇总如下。
1、标准是如何定位的 ，标准化工具是什么？
答：《再生铜原料》《再生黄铜原料》《再生铸造铝合金原料》是针对直接入炉熔铸/熔炼的高品质接纳原料 ，是含铜或含铝废物经太过选、加工、处理后清洁的高品质产品 ，因此定位为原料产品标准。
2、生态情况部、海关总署、商务部、工业和信息化部的2020年第43号通告《关于规范再生黄铜原料、再生铜原料和再生铸造铝合金原料进口治理事项的通告》中明确了不切合三个标准划定的禁止进口 ，但没有明确不切合三个标准的是否属于固体废物。怎么理解？
答：第43号通告明确了不切合三个标准划定的禁止进口 ，已经领取可用作原料固体废物许可证的除外。依据三个标准关于“再生黄铜原料”、“再生铜原料”、“再生铸造铝合金原料”的界说 ，再生金属原料必须是经过有效分选或预处理的产品 ，并且具有可以直接生产利用的特征。没有有效分选或预处理的接纳物料 ，需要在海内进一步处理才华使用的接纳物料 ，不切合三个标准关于再生原料的界说 ，为缺乏格品。是否属于固体废物 ，应凭据《中华人民共和国固体废物污染情况防治法》的划定以及GB 34330-2017《固体废物鉴别标准—通则》的准则进行鉴别。
3、已执行的再生铜原料、再生黄铜原料标准中划定的技术要求及检验项目较多 ，哪些是体现高品质原料的检验项目？
答：两个国家标准适用于海内、外原料的接纳和分选 ，标准在体例时考虑到了国际、海内两个市场 ，考虑了供需双方的贸易需要 ，考虑了使用方的入炉要求 ， 同时兼顾海关检验的要求 ，在标准实施历程中 ，可将检验项目划分：
——体现高品质原料的要害项目：表观特征、夹杂物、放射性污染、其他要求（标准5.5 危险物质）、金属铜（铜合金）量 ；
——一般项目：金属总量、水分、金属接纳率、断口组织、标记、包装、运输、贮存和质量证明书等。
4、GB/T 38470-2019、GB/T 38471-2019 和GB/T 38472-2019三个标准均未明确表观特征不符的具体限量要求 ，如泛起少量不符的情况是否直接判定为缺乏格？
答：GB/T 38470-2019、GB/T 38471-2019标准中 ，7.6.3“表观特征、放射性污染物、其他要求任一项检验结果不切合要求时 ，则判定该批原料不切合本标准划定” ，“表观特征”不切合要求 ，就是直接判定为缺乏格。GB/T 38472-2019 ，7.4.1“任一试样外观检测结果缺乏格时 ，应从该批中抽取双倍数量的试样 ，进行重复试验。重复试验 结果全部及格 ，判该批原料及格 ，不然判该批不切合本标准划定”。
对表观特征泛起少量不符以及如何掌握标准 ，由海关凭据现行划定执行 ，如从环控要求角度进行排查。若目视估算夹杂物缺乏格 ，则实施检验。
5、三个标准不可涵盖所有的再生铜材和再生铝材。关于不在三个标准适用规模内的高品质的再生铜材和铝材原料 ，如那边置？例如：GB/T 38470-2019是针对黄铜合金 ， GB/T 38471-2019是针对纯铜材。可是除了纯铜（紫铜）、黄铜以外 ，另有含镍的青铜合金以及白铜合金等。如某公司进口旧螺旋浆 ，身分是Cu1(1级锰青铜)、Cu2(2级镍锰青铜)、Cu3(3级镍铝青铜)、Cu4(4级锰铝青铜) ，其中的任何种类的铜合金 ，都是青铜合金 ，不是黄铜合金。
答：因为标准制定历程时间紧 ，部分高品质原料因缺乏数据 ，未全部纳入此三项国家标准 ，目前正在陆续制定历程中 ，需要一个历程。从某公司进口的简单旧螺旋浆的身分看 ，无论是Cu1(1级锰青铜)、Cu2(2级镍锰青铜)、Cu3(3级镍铝青铜)、Cu4(4级锰铝青铜)其中的任何种类的铜合金 ，都是青铜合金 ，不是黄铜合金。不切合GB/T 38470-2019《再生黄铜原料》划定的“锌含量需要大于铜以外的其他简单金属元素含量”。因此简单旧螺旋浆不适用于GB/T 38470-2019《再生黄铜原料》国家标准。
鉴于有效利用战略金属资源的考虑 ，若切合口岸环保要求 ，建议参照问题3中所列体现高品质原料的要害项目 ，对没有涵盖在标准规模内的青铜和白铜合金进行检验或新增代码后进行申报 ，虽然***好先征得口岸海关的意向许可。
下一步计划将制修订相关标准 ，以便规范治理其它高品质的可接纳的再生铜、铝原料的接纳利用。
6、申报名称是再生铜 ，外观切合2号铜材 ，身分是铜锡合金 ，测得铜含量94.2% ，锡含量5.47% ，其他项目都及格 ，外貌很洁净（如下图） ，但铜含量略低于3号铜材不小于96%的要求 ，但大于3号铜米不小于94%的要求 ，如何判定？
答：从身分和图片看 ，该原料是锡青铜 ，为加工余料。该情况类似问题5 ，建议参照问题3中所列体现高品质原料的要害项目 ，进行检验或新增代码后进行申报。
一、标准解读
1、GB/T 38470-2019《再生铜原料》
未列入再生铜原料的铜废物的表观特征及来源：
漆包线 ，因外貌含有有机涂层 ，在熔炼历程中 ，会挥发情况污染的气体 ，不切合高品质原料的要求 ，混入的量不应凌驾原料总量的5%。
铜屑 ，因为在加工历程中含有大宗切削油 ，切削液 ，在熔炼历程中 ，会挥发情况污染的气体 ，不切合高品质原料的要求 ，不应混入任何一类原料中。
铜水箱 ，因其中含有水分或大宗污泥 ，或Pb、Sn等重金属 ，并且Pb有情况污染影响 ，不切合高品质原料的要求 ，不应混入任何一类原料中。
2、GB/T 38471-2019《再生黄铜原料》
未列入再生黄铜原料的铜废物的表观特征及来源：
黄铜水表壳 ，由于外貌有大宗的油漆 ，在熔炼历程中 ，会挥发情况污染的气体 ，不切合高品质原料的要求 ，混入的量不应凌驾原料总量的5%。如外貌无油漆 ，可归入混淆黄铜类 ；
黄铜水箱 ，含有水分或大宗污泥 ，或Pb、Sn等重金属 ，并且Pb有情况污染影响 ，不切合高品质原料的要求 ，不应混入任何一类原料中。
3、什么是再生铜、再生黄铜原料 ，他们是如何来的？
答：再生铜（黄铜）原料是将接纳的铜（或黄铜）或其混淆金属经过拆解、破碎、分选、处理后 ，获得满足本标准要求可直接生产利用的原料。
拆解指从系统中疏散出来 ，如从建筑物中疏散出阀门 ，从电气中疏散出电线 ，从电器中疏散出含铜部件 ；
破碎指从拆解出来的含铜部件中进一步破碎疏散 ，如从失效阀门中去除玻璃、陶瓷等 ，从电线上去除外貌的绝缘层 ，从铜部件中去除塑料、木材、陶瓷等夹杂物 ；
分选指从拆解、破碎的物料中拣出铜及黄铜部件 ，由于分选的原则是以铜身分为依据 ，因此分选后的物料物理形状和规格纷歧致 ；
处理指把分选的物料进行清洁（去油污）、包装、干燥处理等。
4、《再生铜原料》、《再生黄铜原料》与GB/T 13587-2020《铜及铜合金废物》的关系？
答：1） 《再生铜原料》、《再生黄铜原料》与GB/T 13587-2020《铜及铜合金废物》 ，三个标准在内容和架构上 ，相互协调 ，没有冲突 ，是一种互补关系。《再生铜原料》和《再生黄铜原料》是可以直接利用的高品质接纳原料 ；《铜及铜合金废物》也是需经过预处理或拆解后整理接纳的废物 ，可是夹杂物、水分、油、非铜金属含量较高 ，无法直接利用 ，基本是回到精炼工序。
2）区别原料与废物的原则在于：a）原料是经过物理或化学要领对含铜接纳料进行预处理后获得的 ，如灼烁线经剥离电线电缆外貌的塑料绝缘皮等 ；b）原料标准的夹杂物、放射性污染物、金属总量、金属铜量等指标远远严于废物标准 ；c）废物即便经过适当分类 ，大多仍属于混淆杂料 ，而原料则体现出理化特性上更好的均一性。
5、关于GB/T 38470-2019和GB/T 38471-2019标准的化学身分检测要领。凭据标准 ，铜含量测定选用GB/T 5121.1《铜及铜合金化学剖析要领 第1部分 铜含量的测定》作为仲裁要领 ，YS/T 482（直读光谱法）、YS/T 483（X荧光光谱法）作为筛选要领。GB/T 5121.1包括三种测定铜含量的要领：均涉及使用电解器装置 ，关于某些实验室在检测设备上带来未便因素 ，并且检测时间较长。YS/T 482（直读光谱法）、YS/T 483（X荧光光谱法）比较快速 ，但准确性欠佳。是否可以通过其他测定要领供选择？
答：可以用GB/T 5121.27-2008《铜及铜合金化学剖析要领 第27部分：电感耦合等离子体原子发射光谱法》丈量杂质元素 ，然后盘算余量获得铜含量。也可接纳YS/T 521.1《粗铜化学剖析要领 第1部分:铜量的测定 碘量法》通过化学滴定法测定铜量。下次标准修订再可增加一些适用的要领标准。
6、GB/T 38470-2019和GB/T 38471-2019标准中的金属铜量、铜含量以及GB/T 38470-2019标准中的铅含量等检验项目在现场难以直接获取样品数据 ，实际中需如何操作？
答：金属铜量在现场是用称重法获得 ，要领简单。铜含量及铅含量 ，也就是原料的化学身分 ，是要在实验室中进行检测的。现场时可以借助便携式XRF或便携式光谱仪进行 ，如果有问题 ，再送实验室检测确定。
7、铜含量测定 ，需要手工挑选出金属铜和铜合金 ，可是金属铜或铜合金与其他金属从外观较难区别 ，所以手工挑选较难实现 ，金属铜含量测定也保存问题。该如何解决？
答：铜含量的测定需要取样 ，熔化制样 ，熔化前对样品预处理 ，尽可能挑出夹杂物和非铜金属 ，纵然不完全 ，熔化历程还要进行清渣 ，对铜含量的测定没有什么影响。
另外 ，检测实验室如果不具备凭据标准进行大质量样品的熔样时 ，可缩减样品质量至实验室可以接受的水平再进行熔样检测。
8、组批问题 ，目前企业和海关对组批的理解纷歧致 ，应如何确定组批？
答：三个国家标准中的“组批”是指“组检验批” ，适用于海内、外原料接纳和分选的检验。海关引用适用于口岸监管的环保条款从海关角度进行固体废物属性现场排查 ，排查保存异议则鉴定 ，考虑到保存运单拆分的情况 ，实际操作中保存问题 ，建议海关按海关现有规则组批取样鉴定。
9、同一批次是否接受分批运输？“差别类别散装原料不应混装”的界定 ，是否为不应混装工具仅指差别类别散装原料？
答：同一批次的原料应同一批次运输。不应混装工具仅指差别类别的散装原料 ，不包括有独立包装的原料 ，但同一独立包装单位内不允许混装。
10、实际中口岸进来的部分再生金属原料是多种部件和物料的混杂 ，外观差别极大 ，如何申报？如何判定？
答：海关引用适用于口岸监管的环保条款从海关角度进行固体废物属性现场排查 ，关于切合环保要求的再生原料 ，按三个标准提出的“每批应由同一名称或代号的原料组成”的要求（GB/T 38470-2019的7.3条、GB/T 38471-2019的7.3条以及GB/T 38472-2019的第7.2条）严格执行。
例如：再生铜原料进口时 ，必须凭据GB/T 38471-2019中“表2 原料的表观特征及来源”的规范名称进行申报 ，凭据其要求对货物进行表观特征切合性检验。若“同一柜货物的身分、规格及来源显然来自差别原料”要看是否切合 “混淆黄铜料”或“铜加工材” ，按GB/T 38470-2019的7.3条、GB/T 38471-2019的7.3条结合标准中表2的划定进行后续处理。
11、标准要求夹杂和沾染粒径不大于2mm的粉状物（灰尘、污泥、结晶盐、金属氧化物、纤维末等）应不大于0.1% ；非金属夹杂物小于1%。实际中夹杂物与粉状物检测难度大 ，如何解决？
答：该项检查引用SN/T 1791.9-2018《进口可用作原料的固体废物检验检疫规程 第9部分：废有色金属》 ，该标准从公布到修订 ，执行已运行二十余年。实际检验中可由海关首先通过目视、触摸等方法现场判断夹杂物含量 ；若怀疑夹杂物缺乏格 ，应送去筛分 ，进行检验鉴定 ，若对鉴定结果保存异议的 ，提请仲裁。
12、如那边置再生铜、再生铝标准和GB 16487.7-2017《进口可用作原料的固体废物情况� ；た刂票曜�-废有色金属》这两个标准的关系？
答：GB 16487.7-2017已经废止 ，凭据新制定的标准执行。
13、货物如发明夹杂物、子弹、辐射超标等情况 ，如那边置？
答：建议此种情况作为货物缺乏格退货处理 ，或按相关监管部分要求进行处理。
14、货物中混入了废旧线路板 ，含有害物质的电子元器件等 ，是否按一般夹杂物处理？
答：按标准5.5.2“原料中禁止混有密闭容器、压力容器、国家规则划定的危险物质”执行。
15、货物中混入的机油 ，是否可以按危险废物处理 ，认定货物中混入了危险废物 ，不切合标准要求？
答：货物中混入的“机油”是属于国家规则划定的危险物质 ，则不切合标准5.5.2条要求。
16、GB/T 38470-2019、GB/T 38471-2019对货物的包装、运输、贮存及质量证明书有明确划定 ，目前一线进口的产品均不切合该划定 ，是否判定货物不切合GB/T 38470-2019或GB/T 38471-2019标准要求？照旧请在业界对该划定进行明确论述？
答：标准中的有关“标记、包装、运输、贮存及质量证明书”条款是是基于国家产品标准编写的花样要求 ，是适用于供需双方 ，不是须要要求。而“标记、包装、运输、贮存及质量证明书”若满足口岸监管的环保条款 ，可以忽略该项目。
二、关于GB/T 38470-2019《再生黄铜原料》的问题
17、如下图所示的没有分拣的杂料 ，海关之前都是按“可用作原料的固体废物进口”的 ，目前如何判定？
说明：
体现特征：由黄铜铸 ，或服役失效的铸件、轧件、钢制品等混淆组成。
混淆黄铜RCuZn-4C
答：该图片是来自标准中的图片 ，其所示原料主要来源于服役失效的种种零部件 ，因此物理形状多种多样 ，但都是黄铜类。经有效分选或预处理的该类原料身分切合标准要求 ，铜锌含量很高 ，直接投炉使用时 ，不需要再特别添加铅等新金属原料 ，属于切合标准要求的高品质原料 ，因此列入了GB/T 38470-2019中的混淆黄铜RCuZn-4C类料。据估算 ，之前按“可用作原料的固体废物进口”的物料 ，约有28%的低品质再生黄铜原料不切合GB/T 38470-2019标准要求 ，不可进口了。
18、针对“5.3 夹杂物含量、水分含量、金属总量及金属黄铜量”条款中划定的混淆黄铜中含有涂层的原料质量应不大于原料总质量的5% ，1）其中5% 具体指哪两个重量的比值？2）实际中如何检测含涂层原料的质量占比？3）来源于种种阀门、水表等拆解件的混淆黄铜绝大部分有涂层或镀层 ，该料如何判定？
答：1）其中5%是指有涂层的物料的重量不凌驾总物料重量的5% ；2）具体的检测要领应凭据标准中6.3.4条检测 ；3）来源于种种阀门、水表等拆解件的混淆黄铜绝大部分有涂层或镀层 ，镀层外貌一般是镍、锡、锌、铝、铬金属 ，后续利用对情况没有影响 ，但外貌的有机涂层在熔炼历程中会挥发污染情况的气体。为了确保原料的高品质 ，若带涂层的原料大于原料总质量的5% ，应判不切合要求不予进口 ，以杜绝对情况的污染。
如下图所示的质料有涂层的物料重量远凌驾5% ，判该原料不切合要求 ，缺乏格退运。
19、标准中“6.3.4涂层”是在“6.3夹杂物”列项之下 ，涂层是属于夹杂物领域吗？
答：“涂层”和“夹杂物”是两个检验项目 ，在标准第5章中“涂层”是以脚注的形式划定 ，没有单独列项 ，在标准第6章中 ，按检验顺序 ，“涂层”就列入“6.3夹杂物”列项之下。下次标准修订时应调解列项。
20、如下图所示含标识色的原料 ，是属含涂层的原料。如何判定？
答：按标准中带涂层原料重量应不大于原料总重量不凌驾5%,目视含涂层原料重量超标的直接判不切合要求 ，缺乏格 ；难以判断含量的应送去筛分 ，进行检验鉴定 ，鉴定不切合要求的为缺乏格。

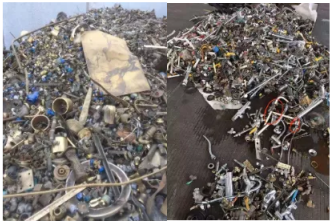

21、如下图所示 ，某些申报为“混淆黄铜”的物料是种种未经拆解的水龙头、阀门等部件的混杂 ，其中的塑料件、铁质部件等不是黄铜材质的部件。如何判定？
答：按标准要求是应拆尽拆 ，应选尽选。其中未经拆解的带塑料的整体部件按标准中“夹杂物”判定、未经拆解的带铁质的整体部件按标准中“非铜金属”计 ，加入“金属黄铜量”的差减 ，并按GB/T 38470-2019《再生黄铜原料》标准中的要求进行判定。
22、标准中的1号黄铜屑表观特征为由加工爆发的黄铜屑组成 ，不含锉屑和磨屑。实际中如何区分锉屑和磨屑和加工出来的屑？
答：可以通过颗粒的巨细进行区分。切铣屑料的颗粒较大或者是一定长度的条。锉磨屑料颗粒很是小 ，含水或者油分过大 ，不易清洗 ，且入炉时烧损严重。
23、标准中没有找到“1号黄铜屑”的界说 ，不知道“1号黄铜屑”体现什么？
答：“黄铜屑”指由黄铜材经机加工爆发的黄铜屑料 ，由于黄铜的合金牌号众多 ，又经常作为加工零部件的质料 ，特别是铅黄铜是易切削铜合金 ，会爆发大宗的铅黄铜屑料。因此将“黄铜屑”的接纳料分为“1号黄铜屑”、“2号黄铜屑”、“3号黄铜屑”。“1号黄铜屑”是简单铅黄铜类 ，“2号黄铜屑”是由除铅黄铜以外的简单合金系列的黄铜屑料组成的屑料 ，如铋黄铜屑、锑黄铜屑等。“3号黄铜屑”由两种或两种以上差别合金系列的黄铜屑料混淆而成的屑料。“1号黄铜屑”由于身分简单 ，不含锉屑和磨屑 ，纳入了GB/T 38470-2019《再生黄铜原料》标准中。“2号黄铜屑”、“3号黄铜屑”就归入GB/T 13587-2020《铜及铜合金废物》中。
24、“红铜”是否指的就是“紫铜”？该品名在《铜及铜合金术语》（GB/T 11086）中没有列入。
答：红铜不是紫铜 ，GB/T 11086-2013《铜及铜合金术语》中简直对 “红铜”没有界说 ，该品名是行业内的惯称 ，是指铜含量在75%以上的黄铜 ，由于铜含量较高 ，呈红色 ，因此行业内称为“红铜” ，国际上叫“Red Brass”。下次修订GB/T 38471-2019时 ，将其明确界说。
三、关于GB/T 38471-2019《再生铜原料》的问题

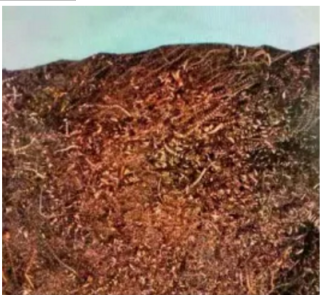

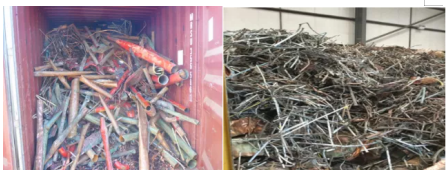

25、如下图所示的刨花状的铜屑如何归类？其铜含量较高 ，可达96%-99%以上。
答：凭据标准 ，黄铜有屑料 ，紫铜没有屑料项。虽然具有较高铜含量 ，但一般含有比较多的油和杂物 ，不切合高品质再生铜原料标准要求 ，此类归入了GB/T 13587-2020《铜及铜合金废物》中。
26、某些再生铜材、破碎铜是由铜材和其他金属质料（如铝材等）融合在一起 ，手工挑选无法疏散 ，也无法破碎后机械疏散 ，因此无法划分定量 ，如何判定？
答：对此种不可疏散开的镶嵌金属 ，在检验“金属铜量”时 ，整体上凭据“非铜金属”盘算。
27、1）金属铜量小于98%的3号铜米样品凭据GB/T 38471-2019属于缺乏格的3号铜米 ，可是抵达了3号铜材金属铜量97%的要求 ；2）铜含量不切合2号铜线要求的2号铜线样品 ，可是实际上抵达了3号铜加工材的含量要求 ；金属接纳率项目也是类似情况 ，可否将铜米、铜线归入铜加工材 ，用铜加工材的指标判别？
答：铜米、铜线和铜加工材照旧有实质上的区别。铜米是指电线电缆切碎加工疏散 ，去除绝缘层后所得的颗粒物 ；铜线主要是指电线电缆经剥离去除绝缘层后所得 ；铜加工材主要是指种种铜板带棒型等 ，来源差别 ，不应将铜米、铜线归入铜加工材 ，用铜加工材的指标判别。

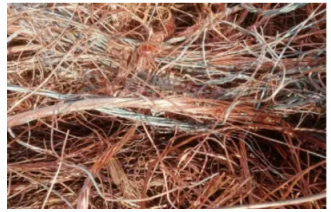

28、氧化导致铜原料颜色深浅纷歧 ，表观颜色纷歧致 ，如下图所示 ，如何判定？
答：GB/T 38471-2019标准中“1号铜线”的表观特征划定“外貌允许有氧化”。有氧化的铜线原料 ，对后续利用及情况没有影响。

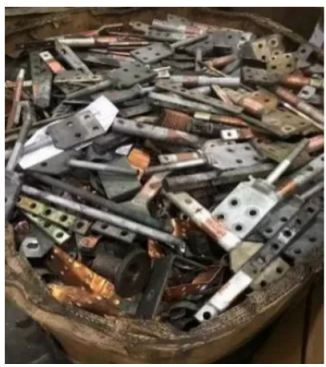

29、2号铜材中含有外貌镀层的原料 ，如下图所示 ，如何判定？
答：GB/T 38471-2019标准中“2号铜材”的表观特征划定“允许外貌有镀层” ，外貌镀层一般包括镍、锡、锌、铝、铬等金属 ，对后续利用及情况没有影响。

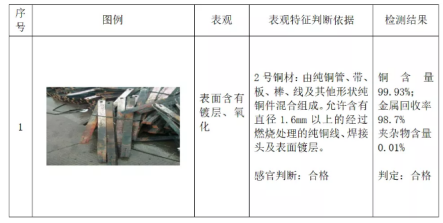

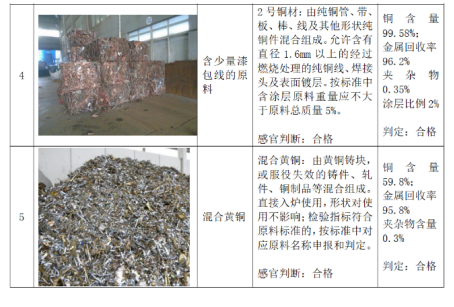

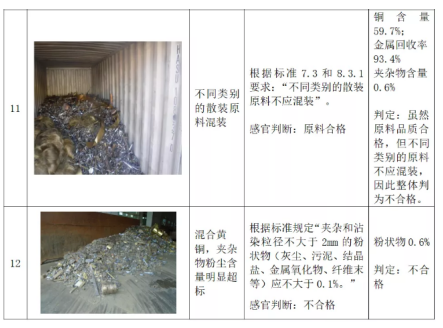

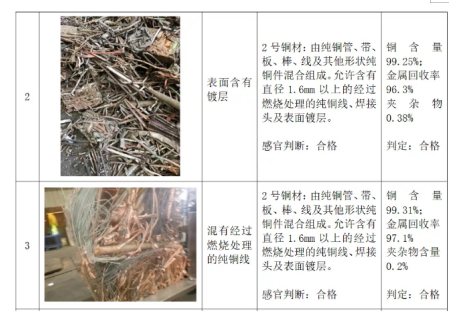

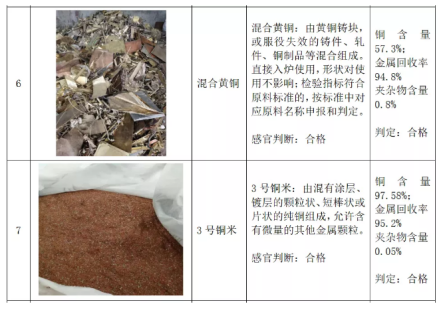

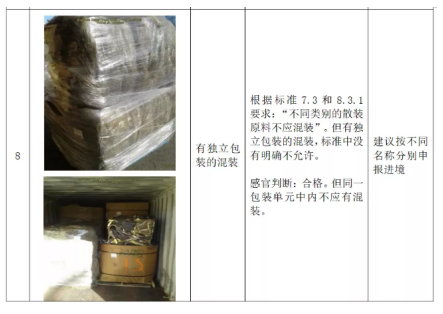

四、典范物料图例感官判断及检验结果详见下表
一、问：再生铝原料如何使用？
答：“再生铝原料”主要用于生产铝液。铝液按工业用途分为铸造铝合金工业用铝液、变形铝及铝合金工业用铝液和其他工业用铝液（如铝粉、泡沫铝等工业）三大类。铝液按化学身分 ，分为纯铝（即高柔韧、低强度1系纯铝）、高铜合金（即2系高强铝合金）、高硅铜镁合金（即3系高强耐磨铸造铝合金）、高锰合金（即中等柔韧性、低强度的3系变形铝及铝合金）及高硅合金（即4系耐磨铝合金）、高镁合金（即5系耐蚀中强铝合金）、高镁高硅合金（即中强、易成型、易淬火的6系变形铝合金）、高锌合金（即7系超高强铝合金）和以其他元素为主要合金元素的合金（即8系铝合金或9系铸造铝合金）。
铝液按用途从上述系列中选出适宜牌号 ，并确定具体身分 ，凭据身分选择相宜的再生铝原料【凭据 “原料来源”（见 GB/T 38472-2019《再生铸造铝合金原料》等再生铝原料标准的表1）推测原料身分类型】。再生铝原料投入熔炉中熔化后 ，配入相应的身分调理或组织调理用质料 ，包括原生铝锭、镁、铜等金属或半金属“硅”、铝中间合金、身分添加剂等其他质料 ，熔化、精炼后即获得化学身分切合相应要求的铝液。
铝液用于浇注铸造铝合金锭（或铸件） ，或浇注/喷射成形变形铝及铝合金铸锭/铝及铝合金粉 ，或连铸轧/挤制成铝板/带/棒/管等变形铝及铝合金产品。铸造铝合金锭通常经重熔、铸造和热处理制成铸件 ，铸造铝合金锭也可切制成一定形状直接使用。变形铝及铝合金锭通常经轧制、挤压、拉伸、铸造、旋压等压力加工和热处理 ，化身成铝板、带、箔、管、棒、型、线、锻件等产品形式。铸造铝合金锭（或铸件）和变形铝及铝合金锭显微组织形貌均呈铸态 ，晶粒粗大 ，韧性和抗疲劳等性能偏低。铸造铝合金锭（或铸件）后续不需要蒙受压力加工变形 ，产品性能要求与变形铝及铝合金亦差别 ，对杂质元素及其他合金元素含量的控制水平缺乏变形铝及铝合金锭严格。所以 ，铸造铝合金锭对其原料品质的要求缺乏变形铝及铝合金锭严格�？捎糜诒湫温良奥梁辖鸲У脑� ，也一定可用作铸造铝合金锭原料。由于变形铝及铝合金锭后续需要蒙受压力加工变形 ，为避免形成倒运塑性变形和影响产品性能（强度、耐腐化性能、导电性、柔韧性、抗疲劳性能等）的化合物或相组织 ，变形铝及铝合金锭身分要求严格 ，杂质元素含量须控制到很低水平 ，其他合金元素含量也必须严格控制在一定区间规模内 ，高不可低不就！所以 ，变形铝及铝合金锭对其原料品质的要求极端严格。

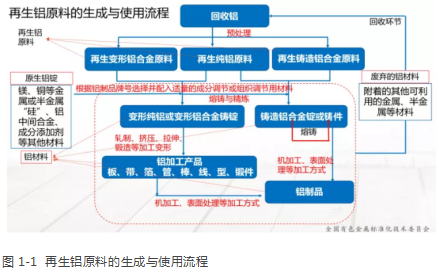

通过调解添加在铝液中的元素种类、元素含量 ，和调解产品生产工艺 ，即可获得差别品性的、适于差别应用需求的铝产品。再生铝原料的生成与使用流程示意图见图1-1。
二、《再生铸造铝合金原料》标准解析
1、问：典范的切合标准的再生铸造铝合金原料主要包括哪些？
答：本标准通过实际调研和剖析比较 ，夹杂物含量情况和金属接纳率 ，以及重熔造渣及废气排放情况 ，明确了以下经太过选、加工、预处理后 ，获得可直接入炉的再生铸造铝合金原料。
�。�1）无有机涂层、无复合质料的废旧铝合金片及纯铝原料

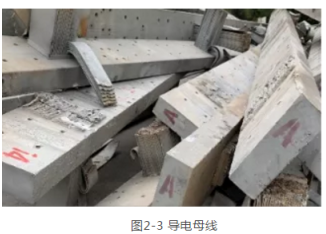

如图2-1、图2-2和图2-3 ，外貌无有机涂层的铝门窗、飞机铝板、铝管等以镁、硅、铜、锰、锌为主要合金化元素的变形铝合金产品 ，及纯铝裸线、导电母线等 ，简单分选后后若切合铝块料的要求 ，可用于铸造铝合金生产。
但该类属于质量优等的再生铝原料 ，更适宜作为再生纯铝或再生变形铝合金原料使用 ，用于铸造铝合金生产属降级使用。
（2）洁净的废旧铝铸件

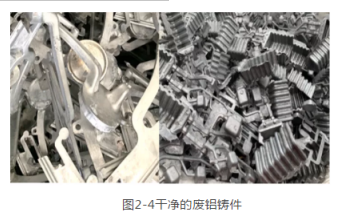

以硅、铜、镁、锌为主合金化元素的铸造铝合金产品或制品 ，如图2-4可作为铸造铝合金原料再生。

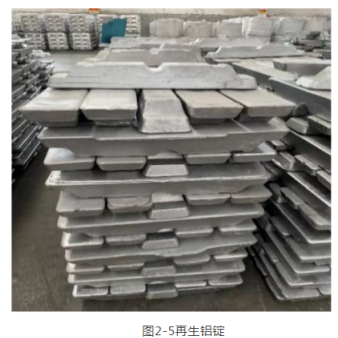

（3）再生铝锭
接纳接纳铝熔铸成的铝锭 ，如图2-5可作为再生铸造铝合金原料。
（4）铝块
铝破碎料、车辆破碎料、混淆金属破碎料等预处理后获得的可作为铸造铝合金原料使用的洁净铝块 ，其中含有硅及铜、镁、锌等其他金属 ，如图2-6。
2、问：GB/T 38472-2019标准技术要求内容较多 ，如何划分要害检验项目要求和一般检验项目要求？
答：原料技术要求分为要害检验项目要求和一般检验项目要求两部分。
要害检验项目适用于相关监管部分监管进口再生原料时检验 ，包括：
�。�1） 外观检验：目视检验原料类型与品质。

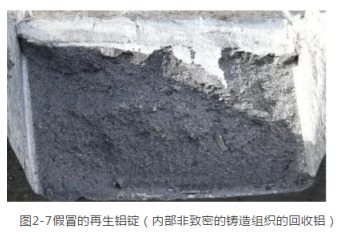

�。�2） 再生铝锭断口组织检验：通过检测原料内部夹杂、避免不切合原料品质要求的接纳铝（如图2-7所示）混入。
（3）夹杂物检验：检测掺杂或附着在货物上的非金属物质 ，包括粉尘、木材、纺织物、塑料、玻璃、石材、纸、沙、橡胶、污泥等（不包括产品的包装物及在运输历程中需使用的其他物质）。
�。�4）挥发物检验：检测附着在原料外貌的有机物含量。
�。�5）铝及铝合金含量检验：估测可接纳的铝质料质量。
�。�6）放射性：环保要求。
一般检验项目与原料投炉熔炼工艺或经济效益相关 ，适用于入厂检验 ，包括金属总含量、金属接纳率、化学身分等。
GB/T 38472-2019在后续修订时 ，将明确各检验项目的所属领域 ，把金属总含量、金属接纳率、化学身分等质量指标 ，移至“入厂检查与验收”项目要求中。
三、标准执行历程中的相关问题解释
1、问：标准的"4 分类"条款中的原料来源末列入铝合金、铝屑、铝线、铝水箱等产品？
答：GB/T 38472-2019《再生铸造铝合金原料》列举了可作为主要“原料来源”的接纳铝种类。铝线更适宜作再生变形铝合金或再生纯铝原料的“原料来源”。铝屑和铝水箱通常夹杂多、易烧损、挥发物含量高 ，所以未将其列入“原料来源”。若混入过多铝屑或铝水箱 ，会造成该批货物的挥发物含量和（或）金属接纳率指标达不到GB/T 38472-2019划定 ，而导致货物缺乏格。
2、问：标准未明确表观特征不符的具体限量要求 ，如泛起少量不符的情况是否直接判定为缺乏格。（这直接关系到现场如何掌握标准）
答：通过外观检验可大致评定出原料品质的优劣。许多时候 ，可凭借恒久积累的外观检验经验 ，快速判定原料是否及格� ；骋晌炊炕ǖ募煅橄钅坎环� ，以相关项目的实测结果判定货物是否切合原料标准划定：
——怀疑原料来源不符 ，可接纳仪器检验质料属性。
——怀疑油脂过多 ，应仔细检验挥发物是否及格。
——怀疑有机涂层过多 ，应仔细检验挥发物是否及格（通常外貌笼罩有机聚合物涂层的料块质量与原料总质量的比值小于5%时 ，挥发物含量不会凌驾标准划定）。
——怀疑夹杂严重 ，应仔细筛查夹杂物质量或断开内部检验夹杂是否及格。
——怀疑夹杂过多其他来源的铝质料（如铝箔、铝水箱、铝屑） ，应检验金属接纳率及挥发物是否及格。

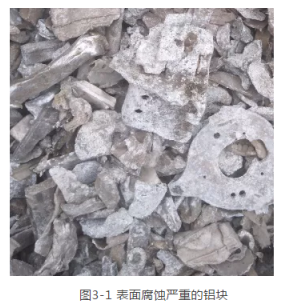

——外貌氧化腐化严重（如图）时 ，应检验金属接纳率是否及格。
3、问：GB/T 38472-2019 标准的"5.6 铝及铝合金含量"条款中划定了铝块的铝及铝合金含量不得少于91% ，但来源于废铝切片加工处理后的铝块其铝含量约70%-92% ，与标准有明显差别。
答：“铝”是种种纯铝（含精铝）及铝合金的统称。“但来源于废铝切片加工处理后的铝块其铝含量约70%”指代的是铝元素含量 ，“铝及铝合金含量不得少于91%”指代的是铝质料的含量 ，两者看法差别。
4、问：GB/T 38472-2019 标准的"5.2 尺寸规格"条款中对铝块的尺寸(大块、中块、小块)均有筛分通过率的要求 ，但若铝块的尺寸有混杂且与条款划定略有不符时 ，如何判定是否及格？
答：通常目视检验铝块尺寸规格 ，存疑时进行筛分 ，尺寸规格检测结果不切合要求时 ，另取双倍数量的试样 ，进行重复试验。检验结果仍缺乏格时 ，建议贸易双方协商处理。
铝块尺寸规格属于一般检验项目。未来标准修订后 ，“铝块尺寸规格”将移至“分类”中。
5、问：GB/T 38472-2019 标准的"5.11其他要求"条款中 ，没有提出是否可以允许含有线路板 ，也未明确限量要求。关于线路板是不允许混有照旧列入为夹杂物盘算？货物中混入了线路板 ，电子元气件等 ，GB/T 38472-2019中未划定禁止危险废物 ，是否按一般夹杂物处理？
答：建议参照再生钢铁原料标准划定——“危险废物质量与原料总质量的比值应小于0.01%”。
6、问：变形铝的混入,现场货物多为变形铝和铸铝的混淆 ，历来源上来说可否定定未经剖析？现场还收到100%为变形铝的货物 ，应该不在GB/T 38472-2019的标准适用规模内 ，如何判定？货物中混入了部分不是再生铸造铝合金原料的铝件 ，该如那边置？
答：“原料来源”仅体现种种再生铸造铝合金原料可能的来由 ，并非技术要求。变形铝合金的碎块属于铝块类别 ，可以作为再生铸造铝合金原料使用。但变形铝和铸铝的混淆货物不可作为再生变形铝合金原料使用。
“100%变形铝”即可按新制定的《再生变形铝合金原料》标准判定 ，也可按GB/T 38472-2019判定。
货物中混入了部分不是再生铸造铝合金原料的铝件时 ，若按GB/T 38472-2019检验的各项目均切合划定 ，则认为该原料及格。

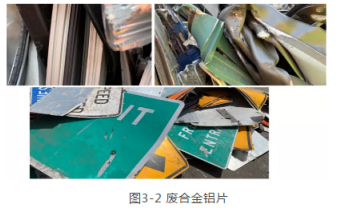

7、问：隔热型材及含有机涂层的铝材如那边置？
答：货物中允许少量混带涂层铝材或隔热型材 ，但若混带过多而导致该批货物的挥发物和（或）夹杂物质量缺乏格时 ，应判该批货物缺乏格。

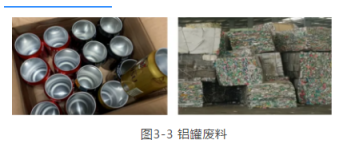

8、问：铝罐废物如那边置？
答：货物中允许少量混带涂层的铝罐 ，但若混带过多而导致该批货物的挥发物和（或）夹杂物质量缺乏格时 ，应判该批货物缺乏格。

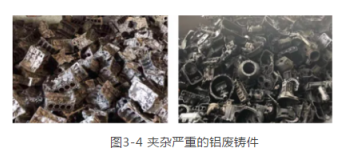

9、问：夹杂严重的废铝铸件如那边置？
答：货物中允许少量混带夹杂严重的废铝铸件 ，但若混带过多而导致该批货物的挥发物和（或）夹杂物质量缺乏格时 ，应判该批货物缺乏格。

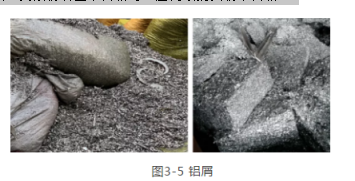

10、问：铝屑废物如那边置？
答：铝屑在爆发和接纳历程中易夹带夹杂物 ，重熔历程中易烧损造渣 ，不属于高品质原料。包括添加挥发性粘合剂把碎铝屑压成块的“铝块” ，也并非高品质原料。计划研制再生利用规范标准 ，为铝屑的再生利用提供标准依据。
货物中允许混带少量铝屑 ，但若混带过多而导致该批货物的挥发物和（或）夹杂物质量缺乏格时 ，应判该批货物缺乏格。

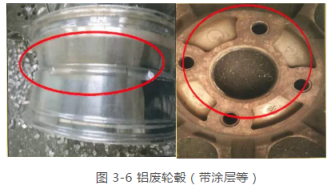

11、问：带涂层或镶有铁圈、气嘴、铅等质料的轮毂如那边置？
答：偶有轮毂带涂层或镶有铁圈、气嘴、铅等质料 ，但若普遍为带涂层或未拆解洁净的铝废轮毂 ，导致货物总体夹杂物缺乏格时 ，应判该批货物缺乏格。
12、问：废铝切片如那边置？
答：接纳市场上泛起的废铝切片(如图3-7)形似垃圾 ，应情况� ；げ糠忠笮杈实比ピ印⑸阜值仍ご砗笞魑鲜褂�。
13、化学身分不切合再生铝原料标准划定的货物如那边置？
答：化学身分显示为非铝质料时判缺乏格 ，不然建议贸易双方协商处理。原料化学身分属于一般检验项目。未来GB/T 38472-2019《再生铸造铝合金原料》修订后 ，原料化学身分作为参考指标移至“入厂检查与验收”内容。

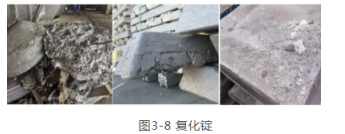

14、问：关于再生铝锭泛起较严重的飞边和气孔如那边置？
答：申报再生铝锭的货物外观质量上泛起了严重的飞边和气孔 ，通常其内部夹杂严重（货物实际为复化锭 ，并非再生铝锭） ，若无法通过外观质量判定 ，且怀疑其品质时 ，则应检验再生铝锭断口组织。
来源：铜铝
