宣布时间：2021-11-16点击：5767

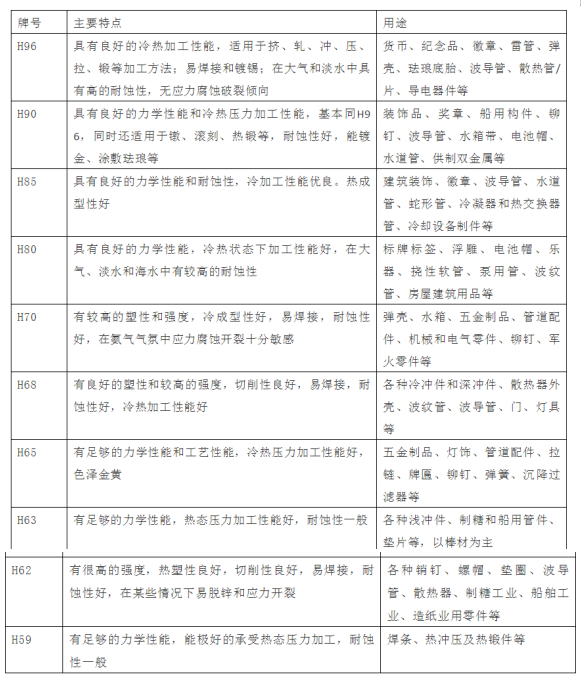

普通黄铜是指以Cu和Zn为主要元素的二元合金 ，又叫简单黄铜。其中锌大宗溶解于铜中 ，但可实际应用的是含锌在50%以内的黄铜 ，共有10个牌号：H96、H90、H85、H80、H70、H68、H65、H63、H62、H59。

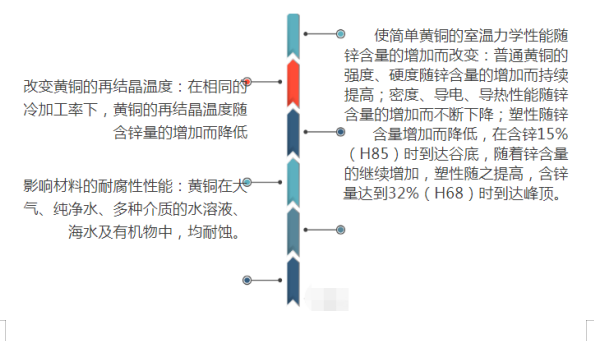

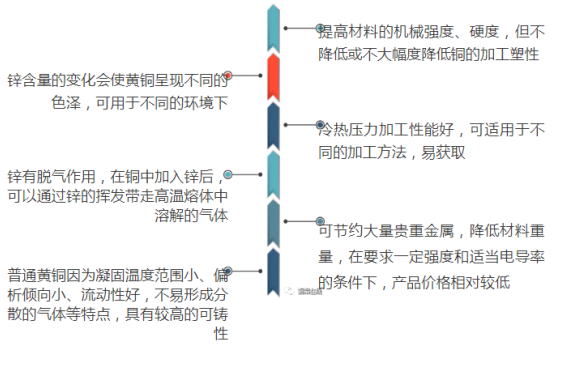

锌（Zn）在普通黄铜中主要是作为固溶强化合金元素加入的。锌可大宗固溶于铜 ，固溶于铜中的锌在差别的浓度规模内体现出差别的晶格结构。铜中的锌的作用有：
二、黄铜类板带材生产工艺要点
1、铸锭加热。高锌黄铜在高温下易“脱锌” ，一些庞大黄铜具有较大的铸造应力 ，因此 ，大都黄铜不宜高温快速加热。炉内气氛宜用微氧化气氛。
2、热轧。一些黄铜（如高锌黄铜等）在高温下除α相外另有脆性β相 ，热轧时***好能避开脆性温度区 ，以免爆发裂纹。低锌简单黄铜（如H96、H90等）塑性较好 ，可以在较大的温度规模内热轧 ，而铅黄铜等一些庞大黄铜的高温塑性有限 ，因此热轧的温度规模较窄 ，要实施快速轧制 ，注意降温。
3、冷轧。简单黄铜也有相当好的塑性 ，加工率可达75%以上 ，而大大都庞大黄铜塑性较差 ，有的加工率缺乏50%。因此 ，在总加工率设计时应留有余地 ，以免裂边、断带。
4、退火。某些黄铜（如HPb59-1、H62等）对内应力比较敏感 ，应在冷加工后24h内进行退火 ，以免因内应力较大而自行开裂或变形（如瓢油）。对高锌黄铜 ，退火温度宜取下限 ，避免高温脱锌 ，使制品泛起“麻面”缺陷。因为浇铸时黄铜中的锌兼有除气作用 ，金属中的含气量较少 ，因而退火时�；ば云逯械那夂靠梢员茸贤嘶鹗备咭恍�。
5、清洗与精整。黄铜酸洗时 ，酸液浓度不宜过高 ，时间不宜过长 ，以免过酸洗而“脱锌”。高锌黄铜硬制品和半硬制品不宜重复矫直 ，不然必须实时进行消除应力退火。
来源：网络整理
免责声明：本站部分图片和文字来源于网络收集整理 ，仅供学习交流 ，版权归原作者所有 ，并不代表我站看法。本站将不担负当何执法责任 ，如果有侵犯到您的权利 ，请实时联系凯发一触即发删除。
