宣布时间：2021-09-08点击：5139
铜镀镍和铜镀锡有什么区别？
功用：名种镀层都一个配合的利益的就可以防腐（提高抗氧化能力）、起到装饰作用 。
铜镀镍：电镀后事情在大气中和碱液中化学稳定性好，不易变色，600摄氏度以上才被氧化，硬度高，易于抛光，缺点是多孔性，镀镍的外貌看起来灼烁一点，用手摸起来感受很平滑 。有比较强的附着性和耐磨性 。
铜镀锡：有较高的化学稳定性，在硫酸、硝酸、盐酸的稀溶液中险些不溶解，焊接性能好 。镀锡能够防电磁滋扰 。镀锡的看起来白白的，没那么悦目，用手摸会有一层深灰色的锡沫 。
使用场合：凭据使用场合差别，来选择镀镍或者镀锡工艺 。1.如果是外观部件，一般多选择镀镍，平滑悦目，高温实验后稳定色 。2.如果是要求导电能力强，则铜排外貌接纳镀锡的工艺 。3.如果是内部件，如PCB板上的EMI屏蔽罩，都是选择镀锡（滚镀），有些还底层先镀镍 后镀锡 。
下面是铜排镀锡和镀镍前后导电率变革的比照测试：1.铜排镀锡前后导电率变革测试：

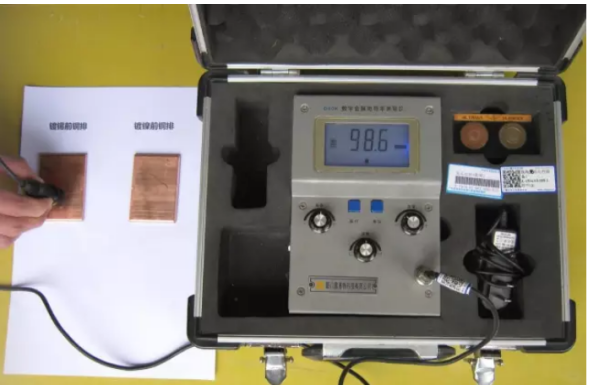

图1：铜排镀锡前导电率为98.6%IACS

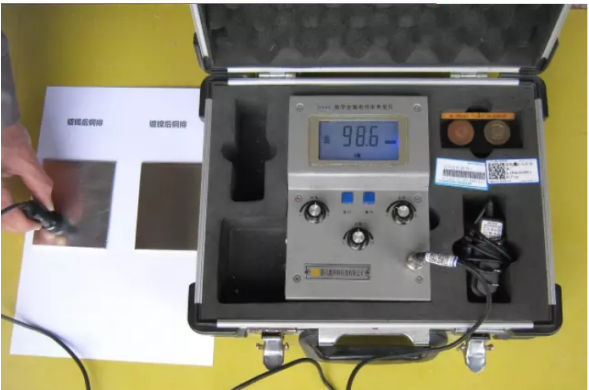

图2：铜排镀锡后导电率＞98.6%IACS，比镀锡前略高(中值旋钮还可调)
2. 铜排镀镍前后导电率变革测试：

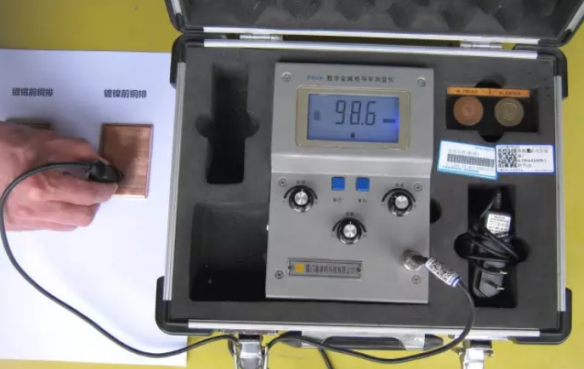

3. 图3：铜排镀镍前导电率为98.6%IACS

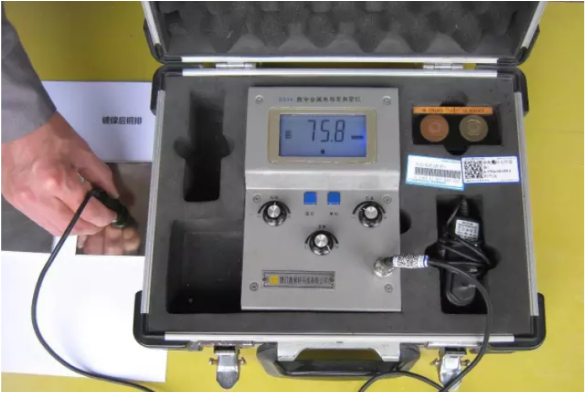

图4：铜排镀镍后导电率为75.8%IACS，比镀锡前降低22.8%IACS
从以上铜排镀锡和镀镍前后导电率变革测试结果标明：在铜排材质两个样品一模一样的情况下，铜排外貌镀锡后导电率有略微升高，而铜排外貌镀镍后导电率明显降低了22.8%IACS，即降低了23%的导电率性能 。所以强烈建议紫铜排外貌进行镀锡工艺处理为上策 。如果非得选择灼烁度比较好的镀镍工艺，那铜排就必须要降容使用 。
来源：网络
免责声明：本站部分图片和文字来源于网络收集整理，仅供学习交流，版权归原作者所有，并不代表我站看法 。本站将不担负当何执法责任，如果有侵犯到您的权利，请实时联系凯发一触即发删除 。
