宣布时间：2021-07-13点击：2185
铜管在制冷空调中至关重要，影响着空调的整体使用效果。今天，我们就来探讨下制冷空调铜管的性能、类别以及常见问题。空调铜管有哪些？
空调铜管大致可以分为普通空调铜管和脱脂空调铜管。普通空调：厚度一般是2分、3分担0.5mm厚，4分0.6mm厚，5分和6分0.7mm厚 ；主要用于R22，压力是控制在0.98MPa。
脱脂空调铜管：又被叫做“去油空调铜管”，有2分、3分担是0.8mm厚，4分、5分、6分是1.0mm厚。主要用于R410等新冷媒，压力控制在1.8MPa。
一、空调铜管质料的具体分类
1）无氧铜：包括高纯无氧铜（TU0、TU1、TU2）和磷脱氧铜（TUP、TP1、TP2等），特点是氧含量少少，在脱氧铜中还残留少量的脱氧剂 ；
2）有氧铜：主要有普通纯铜（T1、T2、T3等）和韧铜，特点是氧含量较高 ；
3）特种铜：有砷铜、银铜、碲铜等，特点是划分加入了差别的微量合金元素，以抵达提升质料综合性能的目的。
铜管和热交换器的耐压性和爆破压力

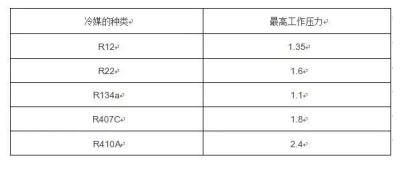

1.常用冷媒标准工况下的事情压力
2.铜管的事情压力
无损检测的要领：涡流检测、水压试验、气压试验。
水压试验盘算公式：P=2st/D-0.8t
P—试验用水的静压力Mpa
t—管材壁厚，mm
D—管材外径，mm
s—质料的允许应力，Mpa
Tp2铜管允许应力划定为s=41.2Mpa(6000psi)

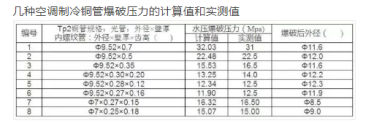

3.铜管的爆破压力

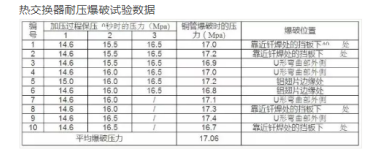

4.热交换器的事情压力和爆破压力
5.影响热交换器爆破压力的诸因素
（1）爆破压力提高的因素：弯管、胀管冷作硬化 ；包裹铝翅片增强。
（2）爆破压力降低的因素：钎焊热影响 ；钎焊接头装配不良。
二、铜管在空调机生产中的常见问题

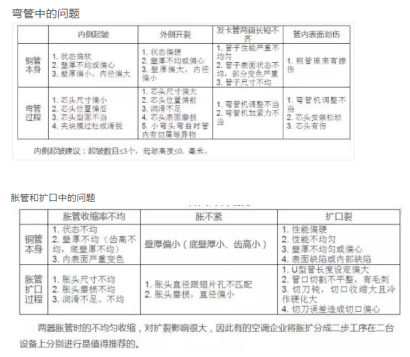

1.热交换器制造中铜管容易爆发的问题
2.空调机或热交换器中铜管的泄漏问题
（1）铜管自己问题
a、严重的划伤。
b、铜管有大块夹杂物、非金属夹渣、金属夹杂物或压入物。

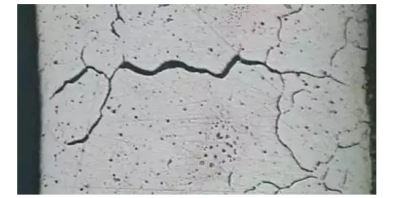

c、氧含量高在还原性气氛下加热爆发氢脆性。见下图。
（2）铜管在加工中造成的缺陷
1）大U型管弯头处弯管微裂纹
2）加工中尖锐硬物刺伤铜管
3）铜管钎焊时造成的缺陷
a、虚焊

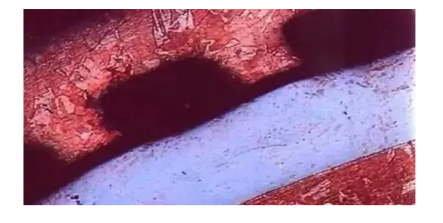

b、溶蚀穿孔
c、铜管过烧穿孔图
d、铜管上的铝翅片被火焰熔化使铜管，形成环形开裂
4）装配应力＋震动应力造成与压缩机相连的连接管爆发疲劳裂纹
5）装配应力＋碱性气氛（主要是氨气）情况下保管或事情造成应力腐化裂纹
6）冰箱铜管的腐化泄漏
7）蚁穴腐化孔洞泄漏
三、铜管钎焊问题
1.影响钎焊历程的主要因素
（1）钎料和母材之间相互作用的影响。
（2）钎焊加热温度的影响。
（3）两被钎焊零件之间间隙巨细的影响：毛细高度和间隙宽度成反比，液体钎料中溶解母材多，偏离共晶点，使流动性变差。
（4）液体钎焊流动性的影响。
（5）被钎焊金属外貌氧化物的影响。
（6）钎剂的影响。
（7）外貌活性物质的影响。
2.热交换器钎焊时容易泛起的问题
（1）钎料在焊缝间隙中未填满
来源：制冷百科
免责声明：本站部分图片和文字来源于网络收集整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不担负当何执法责任，如果有侵犯到您的权利，请实时联系凯发一触即发删除。
