摘要：宏观大尺寸金属板料制件成形历程中，利用超声来降低坯料与模具间的摩擦，提高板料成形极限，已获得广泛应用。而在微成形中，将超声应用于金属薄板的成形，目前还少有报道。本文在通例拉伸实验设备的基础上，通过设计适合的超声装置，将超声附加到T2紫铜薄板上，以获得超声情况下金属薄板的力学性能。
要害词：超声；T2紫铜薄板；力学性能；微拉伸 作者：顾晓猛
1、引言
产品微型化对零件的加工提出了更高的要求，进入二十一世纪后，微制件的研究和应用生长迅速。金属薄板微成形是制造微制件的一种重要加工方法，微成形质料的基础力学性能，对微冲压件成形工艺要领的选择和工艺参数的制定具有重要的影响。金属质料塑性成形历程中，施加差别偏向、差别振幅的超声振动，会使得金属质料的力学性能爆发改变，如屈服强度、抗拉强度、流动应力和变形抗力降低，质料的加工质量提高等。微成形质料在超声情况下的变形纪律及力学性能参数，是一个重要的研究课题，但这方面的研究和果真的技术结果目前并未几见。本文在通例拉伸实验设备的基础上，通过设计适合的超声装置，将超声附加到T2紫铜薄板上，以获得超声情况下金属薄板的力学性能。
1超声拉伸装置设计

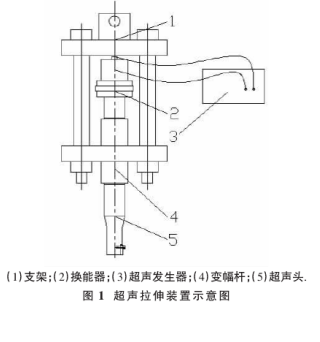

超声拉伸实验中，拉伸试样需夹持在超声头上，以将超声振动附加到拉伸试样上。本文设计了一台超声拉伸装置，其额定功率为1kW，频率为20kHz，振幅三档可调�；窘峁谷缤�1所示。

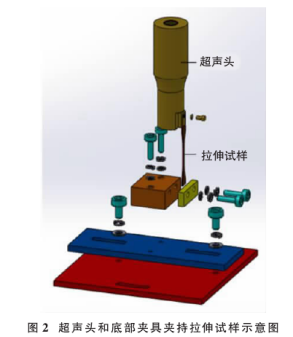

拉伸试验机所带的夹持装置不可与设计的超声拉伸装置配合使用，需要设置一套新的底部夹具，来夹持拉伸试样另一端。超声拉伸装置的超声头是可以转动的，因此，在设计底部夹具时也需要足够灵活。制作底部夹具的质料为钢板，具体设计如图2所示，***下面钢板可以旋转定位，中间钢板可以水平移动定位。

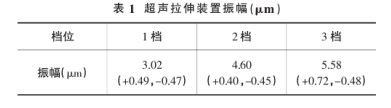

通过丈量超声拉伸装置差别档位的幅值，测得超声头端面幅值如表1所示。
2、拉伸试样制备
2.1热处理
实验选用T2紫铜薄板作为试样质料，其交货状态为轧制态，厚度为0.1mm。在金属薄板的研究中，厚度/晶粒尺寸比是影响金属薄板力学性能的一个重要参数。本文以厚度/晶粒尺寸比作为基本参数，来研究差别振幅的超声振动对T2紫铜薄板力学性能的影响。为获得多组差别厚度/晶粒尺寸比的T2紫铜薄板，需要对T2紫铜薄板进行差别温度的退火处理。T2紫铜薄板退火处理的升温时间和保温时间如表2所示，冷却方法接纳随炉冷却。获得的厚度/晶粒好比表3所示。
2.2试样制备

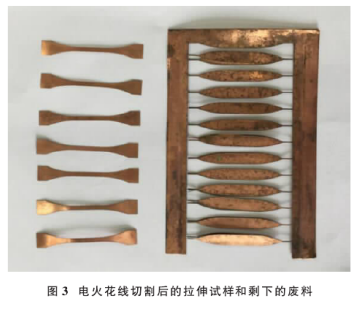

本实验中，T2紫铜薄板较薄，刚度不敷，单片电火花线切割在夹持和切削时均不便当，故制备拉伸试样时，将数层T2紫铜薄板叠加夹持切割。电火花线切割后的拉伸试样，外貌与边沿附着大宗的污垢，需用酒精溶液清洗、晾干。图3为电火花线切割的拉伸试样和剩下的废物。
3、超声微拉伸实验结果及剖析
利用设计好的超声拉伸装置进行实验，拉伸试样夹持前，需对超声拉伸装置进行调试，使得超声拉伸装置和底部夹具夹持拉伸试样时在同一平面，调试完成后，对厚度0.1mm的T2紫铜薄板进行拉伸试样，差别厚度/晶粒尺寸比、差别超声振幅条件下，各重复实验3~5次，完成超声微拉伸实验。
3.1超声微拉伸力学性能剖析

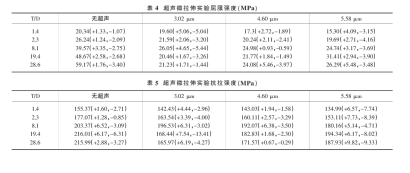

对T2紫铜薄板拉伸试样施加差别振幅的超声振动，获得差别厚度/晶粒尺寸比的力学性能参数划分如表4、表5所示。从表4、表5可以看出，施加超声使得T2紫铜薄板的屈服强度、抗拉强度相关于不加超声而言，都有差别水平的降低，但超声振动对差别厚度/晶粒尺寸比的影响各有差别。
3.2差别超声振幅对同一厚度/晶粒尺寸比较学性能

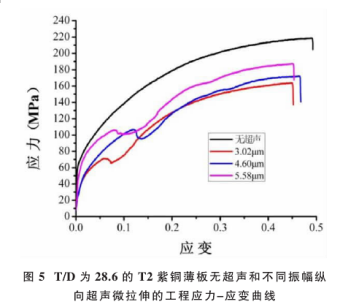

的影响在对T2紫铜薄板进行超声微拉伸实验的历程中，发明了超声振动对T2紫铜薄板的“软化效应”和“硬化效应”。在对厚度/晶粒尺寸比为28.6的T2紫铜薄板拉伸试样进行超声拉伸获得了图5所示的工程应力-应变曲线。从图5很明显的可以看出，在施加纵向超声后，T2紫铜薄板的变形抗力都有所降低，即泛起了超声“软化效应”，但与宏观超声拉伸实验结果有所差别，宏观超声拉伸
实验中，变形抗力的减小与超声振幅成正相关，即大振幅会使变形抗力降低量更大。图5所示的曲线中，变形抗力降低量随着超声振幅的增大反而在减小，即超声振幅为5.58μm比超声振幅为3.02μm的变形抗力降低量要小。泛起这样的情况可能的原因：关于厚度/晶粒尺寸比为28.6的T2紫铜薄板，保存一个超声振动幅值低于3.2μm，在超声的作用下变形抗力降低量***大，此后随着超声振幅的增大，变形抗力的降低量越来越小，直至抵达一个临界值，随着超声振幅的继续增大，降低量不爆发变革。临界值低于无超声微拉伸获得的变形抗力。
图6是超声微拉伸实验历程中，先是无超声拉伸、弹性阶段后施加振幅为3.02μm的超声振动、90s后超声振动取消获得的曲线，从图6中可以发明，施加纵向超声的瞬间，应力泛起了急剧的下降，抵达一个***低值，抵达***低值马上回升到一个相较于无超声拉伸小的值，然后进入纵向超声微拉伸阶段，纵向超声取消，应力也泛起一个急剧下降，然后回升，回到一个比施加纵向超声更大的值后进入稳定阶段。通过与厚度/晶粒尺寸比为28.6的无超声纵向微拉伸和超声振幅3.02μm的纵向超声微拉伸实验曲线进行比照，两种曲线划分与图6中曲线的一部分相吻合。在施加和取消超声振动的瞬间，应力泛起急剧变革，可以认为是超声振动爆发的力和拉伸力二者“应力叠加”的作用，使得T2紫铜薄板泛起了“软化效应”。
3.3同一超声振幅对差别厚度/晶粒尺寸比较学性能的影响

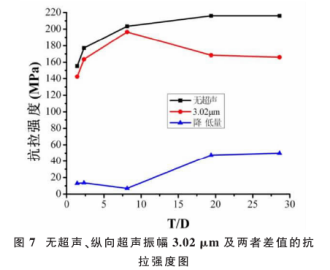

在无超声条件下，T2紫铜薄板的抗拉强度随着厚度/晶粒尺寸比的增大而增大，但施加振幅3.02μm的超声振动，获得的抗拉强度如图7所示，抗拉强度并不随着厚度/晶粒尺寸比的增大而增大，而是在厚度/晶粒尺寸比为8.1时***大。将无超声时的抗拉强度和振幅3.02μm的抗拉强度相减，获得差值，即抗拉强度降低量� ？梢院苊飨缘目闯�，施加3.02μm的纵向超声，厚度/晶粒尺寸比为8.1时，抗拉强度降低量***大。
泛起这种情况的原因是因为关于厚度/晶粒尺寸比小于8.1的T2紫铜薄板，在振幅为3.02μm的超声振行动用下，由于晶粒尺寸太大，晶粒的位错运动受到***，倒运于质料的变形，从而使得T2紫铜薄板抗拉强度的值较小；而关于厚度/晶粒尺寸比大于8.1的T2紫铜薄板，由于晶粒尺寸比较小，在超声的作用下，晶粒过于活跃，位错运动多而杂，由于无偏向性，泛起大宗缠结和塞积，也使得T2紫铜薄板变形不易，导致抗拉强度的值小。关于厚度/晶粒尺寸比为8.1的T2紫铜薄板，晶粒数目合适，超声作用下，位错运动缠结和塞积的现象少，从而抗拉强度更大。
4、结论
目前为止，超声振动应用于金属薄板微拉伸实验力学性能研究的还很少见，本文通过对T2紫铜薄板微拉伸实验施加差别振幅的超声振动，研究了差别振幅的超声振动对T2紫铜薄板力学性能的影响。施加超声使得T2紫铜薄板的屈服强度、抗拉强度相关于不加超声而言，都有差别水平的降低，但超声振动对差别厚度/晶粒尺寸比的影响各有差别；超声振动的施加，使得T2紫铜薄板的变形抗力降低，降低幅度并不随着超声振幅的增大而增大，反而在超声振幅为3.02μm时，降低幅度***大，在5.58μm时，降低幅度***小。
来源：中国知网 作者：顾晓猛
