宣布时间：2021-02-26点击：2279
摘要：在H62黄铜生产的历程之中，接纳冷却水时，冷却水流量会对H62的组织性能带来影响，并对***终的冷轧带卷性能爆发影响。在文中主要介绍了差别冷却水流量对H62组织性能的影响从而进一步对冷轧带卷性能的影响。
要害词：冷轧性能；H62黄铜；冷却水 作者：骆启荣
中图分类号：TG335.11 文献标识码：A 文章编号：1002-5065（2018）19-0159-2
一、H62黄铜的性能应用以及身分
（1）H62黄铜有很高的强度，在热态下，塑性良好；冷态下，塑性也比较好；切削加工性好，易焊接，耐腐化性好。用于制种种销钉、铆钉、螺帽垫圈、导波管、夹线板、环形件、
及散热器零件、船舶工业、造纸工业用零件等
（2）简单黄铜的组织：锌大宗固溶于铜。固态下划分具有一定身分规模的α、β、γ、δ、ε、η等六个相，如图1所示。
一般来说β黄铜在室温时是硬而脆，但在高温时反而比α黄铜越发柔软

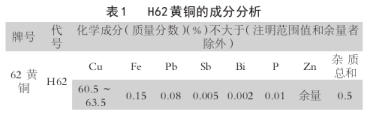

（3）H62黄铜的身分
二、古板生产工艺的介绍
目前一般热轧生产H62黄铜时接纳的工艺流程是：加热、热轧、卷取、铣面。这种工艺有一毛病就是铣面时要对热轧卷进行二次开卷，影响生产，效率不高。为了提高生产效率我们
将热轧后的带卷直接进行铣面不再卷取，可是由于热轧后的带卷温度很是高，需要用水进行强冷才可以进行铣面。从生产实践来看用水强冷的工艺对H62的后续轧制性能影响很是大。本文主要研究种种水冷的速度对冷轧带卷性能的影响。H62黄铜热轧工艺，①出炉温度一般都在820℃左右，铸锭从外表来看颜色要均匀，不要发白。②典范H62黄铜热轧道次安排如下：单位mm，240-220-183-150-120-100-81-57-42-25-21-16，带尾终轧温度一般都大于550℃以上。③轧辊冷却状况：乳液冷却浓度1.2％，流量凭据每小时系统循环五次。
三、试验历程
（1）开启冷却装置流量凭据2000m3/h进行冷却，热轧后丈量带卷硬度值一般在120HV~140HV，抗拉强度410~435Mpa，延伸27%~30.5%。此硬度值规模大致为半硬态，一般来说热轧后的硬度值在80HV~90HV。
2000m3/h进行冷却时典范热轧带卷的金相图如下：
上图是热轧100倍轧制偏向（里面玄色部分就是β相，含量比较大）热轧2000m3/h进行冷却时冷轧道次表（实际）。

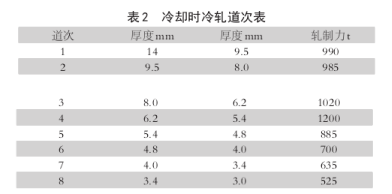

通过表2剖析，冷轧时轧制力很是大，质料不易变形。并且板形明显不良，带卷横向公差大，严重时抵达63um。导致粗轧轧制困难，轧制道次多，轧制时用了8个道次将带材从14.0mm轧制3.00mm。压下很小，轧制第四道次从6.2mm轧制到5.4mm压下率小于20％，而轧制力却抵达1200吨，轧制力特别大，另外轧制H62时轧制厚度为3mm裂边很严重。
（1）改变冷却水流量为1000m3/h，包管带材在一定的时间内冷却至400℃，然后加洪流冷速度至2000m3/h，检测此带卷的物理性能：抗拉强度350Mpa~380Mpa，硬度89HV，延伸35%~50%。改变冷却水流量为1000m3/h，包管带材在一定的时间内冷却至400℃，然后加洪流冷速度至2000m3/h后获得的相图如下（β相含量减少）：
改变水流量为1000m3/h，包管带材在一定的时间内冷却至400℃，然后加洪流冷速度至2000m3/h，冷轧道次表（实际）。

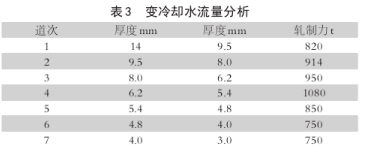

从表3可以看出道次减少了并且轧制力下降了，公差和横向楔形改善抵达10um以内。效果明显好转，裂边现象也没有了。
四、结论
在改变冷却速度同时包管不影响轧机和铣面的效率前提下调解冷却流量和速度对改善H62的冷轧性能有很大提高。原因剖析：在高温时由于冷却速度非� ？歃孪嗟靡员４�，导致冷轧时不易变形。如果降低冷却速度让β有充分的时间转变通过相图可以明显看出β减少，这样对冷轧有显著改善。
并且在伸长率方面可以抵达了460%，通过这种方法使得铝镁合金具有比较低的屈服性能�Ａ碛幸徊糠窒喙匮芯咳嗽痹谘芯坷讨械贸�，在铝镁合金爆发形变的时候，在形变的统一性上不是很是的协调，并且在一些比较粗大的晶体上，很容易会围绕着一些比较细小的晶体。随着挤压水平的不绝上升，在变形历程中会爆发局部不协调方面的问题，并且这种不协调的问题会慢慢的转酿成为一些越发细小的晶体颗粒。相关研究人员在研究之后得出，他们认为这种形变历程当中，由于晶体的粒径的巨细保存一定的差别性，在爆发形变的时候会爆发局部形变不均匀的问题。我国研究学者刘英、陈维等人员，在针对ECAP加工技术的研究历程中得出了，在铝镁合金的晶体爆发变革的时候，合金内部的伸长率不绝的提升，并且屈服的水平会慢慢的降低，可是其中实际的抗拉强度的变革不是很是的明显。
在挤压的频率不绝上升的时候，晶体内部的尺寸巨细也会爆发相应的变革，进而在屈服率上也会爆发一定的下降情况�Ａ碛械难芯咳嗽贝勇撩竞辖鸬淖橹翁辖辛似饰�，从中测定了晶体的平均尺寸巨细约莫在300um上下，***小的粒径巨细为50um左右，在进行细化之后的粒径可以坚持在4um~10um之间；整体的强度从100MPa逐渐提升到了250MPa，在提升率上抵达了150%，合金内部晶体的伸长率从1%慢慢增长到了4%，提升率抵达了300%。尽管目今我国在ECAP加工技术方面研究做出了大宗的事情，可是针对出酿成形的铝镁合金的研究事情方面照旧处于开端的研究和生长阶段，这方面的问题需要相关事情人员需进行大宗的研究。
五、展望
目今我国在有色金属的加工行业上，相比于世界上一些兴旺国家来讲，还保存着比较明显的差别，进而在***近几年当中，在这方面的经济投入有所提高，可是在整体的效果上来看还不是很是的明显。其中半固态金属的成型和ECAP加工技术的生长潜力相比照较大，同时半固态技术在美国、日本等相关国家的使用也比较广泛，我国针对这方面的技术研究还需要不绝的提升。对我国的资源优势加以充分的发挥，在以后的生长历程中，通过节能、***、绿色环保技术的不绝生长，我国会在这方面的技术上获得全新的突破。
六、结语
通过本文对有色金属的加工技术的剖析研究，可以看出我国在这方面的技术生长历程中，需要继续提升对有色金属的研究和资源投资力度，不绝生长有色金属ECAP加工技术，这样才可以在以后的生长历程中，在工业生长大情况当中占据着竞争性职位。
参考文献[1] 陈长军,陈春灿,赵景申.有色金属加工行业工业技术效劳的现状剖析[J].有色金属加工,2017,46(01):1-4.
[2] 李耀程.有色金属挤压加工技术的现状及其生长趋势[J].门窗,2015(02):188.
[3] 宋群玲.基于事情历程“有色金属塑性加工技术”课程的教学革新[J].中国校外教育,2011(02):99.
[4] 有色金属及质料加工新技术教育部重点实验室建设取得重大进展[J].桂林工学院学报,2007(01):143.
来源：中国知网 作者：骆启荣
免责声明：本站部分图片和文字来源于网络收集整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不担负当何执法责任，如果有侵犯到您的权利，请实时联系凯发一触即发删除。
