宣布时间：2020-12-22点击：6625
铜排是一种大电流导电产品，适用于崎岖压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。电工铜排具有电阻率低、可折弯度大等优点。
铜排在电气设备，特别是成套配电装置中获得了广泛的应用;一般在配电柜中的U、V、W相母排和PE母排均接纳铜排;铜排在使用中一般标有相色字母标记或涂有相色漆，U相铜排涂有"黄"色，V相铜排涂有"绿"色，W相铜排涂有"红"色，PE母线铜排涂有"黄绿相间"双色。
铜排外貌处理的三种工艺如下：1.铜排涂漆 ；2.铜排镀锡 ；3.铜排涂镀� ；ぜ� ；
一、铜排涂漆
1.此工艺属于淘汰落后工艺，现很少使用。
2.三相交流电路的母线均涂黑漆，在显眼处粘贴色标，A相为黄色，B相为绿色，C相为红色，零线或中性线涂淡蓝色漆，宁静用的接地线涂交替黄绿双色漆，无法区分极性、相序者涂白漆。
3.直流电路的正极涂棕漆，负极涂蓝色漆，接地中线涂淡蓝色漆。
4.检查母线的涂漆是否均匀，是否有流挂现象。
5.母线涂漆可接纳喷漆或刷漆，色泽应均匀，边沿应整齐，不得有漏漆、挂漆现象，母线连接处不得沾漆。
6.同一元件，同一端的各相母线的涂漆界线应无明显不整齐现象。
7.母线的涂漆界线平齐。
二、铜排镀锡
1.工艺成熟.操作周期短，普遍接纳。
2.弱点：时间长了外貌发暗，人手做不到。不环保！
3.工艺流程
1）外貌抛光除油等前处理→纯水洗→镀高Pb-Sn合金个自来水洗→纯水洗→镀锡→自来水喷洗→中和(Na2HPO4+Na3PO4)→自来水喷洗→浸硬脂酸→自来水喷洗→热纯水浸洗→烘干。
2）铜排外貌处理工艺抛光：无论是人工照旧机械都慢，并且累，粉尘很严重，清理外貌氧化皮，微小毛刺。（用石英砂，玻璃丸）。
4.镀液各身分作用及工艺流程
5.灼烁硫酸盐镀锡液主要身分为硫酸亚锡和硫酸，生产中其含量随所接纳的添加剂差别而差别。
1）硫酸亚锡为主盐，含量十般控制在40～100g/L。但生产实验结果标明，高浓度硫酸亚锡虽然可以提高阴极电流密度，加速沉积速度，但使镀液疏散能力明显下降，且使镀层结晶粗、灼烁区域变小，甚至大大缩短了镀液的处理周期。
2）SnSO4含量控制在20～60g/L为宜，若取下限，可以通过加速镀液循环速度及电极(阴极或阳极)移动速度等步伐进行“赔偿”，仍可镀出优良产品，但不宜过低。
6.硫酸具有降低亚锡离子的活性、避免其水解、提高镀液导电性能及阳极电流效率等作用。当硫酸量缺乏时，亚锡离子易氧化成四价锡。
7.从动力学的看法剖析，当有足够的H2SO4时，可以减慢二价锡的水解，稳定镀液，实际生产中H2SO4含量一般在80～150mL/L。
8.添加剂
1）镀锡灼烁剂一般是由主光剂、辅助灼烁剂、载体灼烁剂复配制成。
2）主光剂
3.）酸性灼烁镀锡灼烁剂的种类繁多，归纳起来可分为两大类：第 1类主要是芳醛、芳酮、酯类及不饱和有机酸??烯的衍生物，第2类主要是西佛碱类(基本结构单位为-CH=N—CH=CH-或-CH=CH- CH=N-)，由乙醛与邻甲丙胺缩合而成，是酸性灼烁镀锡有效的增光剂，能单独使用，也可与第l类灼烁剂配合使用，当与第1类灼烁剂配合使用时，能显著拓 宽灼烁区，有效消除镀层白雾。
4）有机灼烁剂的灼烁作用主要体现为在阴极上的吸附，阴极上的吸附过强或过弱均无法获得理想的灼烁镀层。因为吸附太强，脱附电位太负，析氢严重，易形成针孔 ；吸附过弱时，脱附电位相对较正，镀层结晶粗糙。只有适当的吸附才华抵达好的灼烁效果。
5）所以，在配制组合灼烁剂时，应将吸附过强、适当和过弱的添加剂有机配合使用，以抵达吸附适度、吸附电位规模较宽的目的，且各项组合量由实验确定。目前可用作主光剂的有：苄叉丙酮、枯茗醛、二苯甲酮、O—氯苯甲醛等，其中苄叉丙酮常用。
6）辅助灼烁剂
7）因为主光剂均只能在某一电流密度规模内发挥灼烁作用，所以单独使用是不可获得理想镀层的，可是如果和辅助灼烁剂配合使用就能起到协同效应，从而使镀层结晶细化、灼烁电流密度区域进一步扩大。属于这类添加剂的是脂肪醛和一些有机酸类，常用的有甲醛、丙烯酸、肉桂酸等。
8）载体灼烁剂
9）大大都有机灼烁剂在水中的溶解度很是小，因而在阴极上被吸附的量也少，所以不宜单独加入镀液 ；有些有机灼烁剂在电镀历程中因爆发氧化、聚合等反应，容易从镀液中析出。因此，如果要使灼烁剂的效果获得充分发挥，就必须加入一些外貌活性剂，利用其增溶作用来提高灼烁剂在镀液中的含量，这些外貌活性剂称为载体灼烁剂，亦称为疏散剂。同时它还具有润湿和细化结晶等功效。
10）***早使用的载体灼烁剂是一些阴离子外貌活性剂，可是它们在阴极上的吸附较弱。厥后又开发出非离子型外貌活性剂，如聚氧乙烯、聚氧丙烯醚等，它们既具有润湿疏散作用，又具有抑制H2析出及Sn2+放电而使镀层晶粒细化的作用。在上述疏散剂中，OP乳化剂使用广泛。
10.稳定剂
1）以硫酸亚锡为主盐的酸性镀锡液连续事情半个月就会爆发混浊，难以镀出及格产品，需加一定稳定剂。
2）常用的酸性镀锡稳定剂大多是Sn2+的络合剂，如草酸、柠檬酸、酒石酸等，且复配比单独使用效果好。另外，某种催化剂也有稳定镀液的作用，生产标明，在连续生产的情况下，加入这种催化剂的镀液能坚持半年以上的时间清亮不浊
11.絮凝剂
1)至今还没有一种稳定剂：能恒久坚持镀液稳定、清澈透明，因此Sn4+不可制止爆发。随着Sn4+的积累，镀液逐渐变浑，沉渣增加，镀层灼烁区变小、均匀性变差，甚至泛起发暗、发花等现象，此时必须对镀液进行絮凝剂处理。
2)絮凝剂分无机和有机两类，无机絮凝剂有种种盐类、活性硅土等，有机絮凝剂可分为阴离子、阳离子、非离子3种。阴离子型絮凝剂主要有环氧胺系共聚物、聚乙烯亚胺、聚乙烯胺类衍生物等，阴离子型絮凝剂主要有聚丙烯酰胺水解物、聚丙烯酰胺、磺酸钠类等，非离子型絮凝剂主要有聚丙烯酰胺、脲—醛聚合物等。
3)聚丙烯酰胺和无机絮凝剂配合使用效果很是好，对镀液的性能无任何影响，但沉降速度太慢，长达48h以上� ；费醢废倒簿畚锏男Ч虾�，但过量使用对镀液有一些影响，严重时影响镀层灼烁度，但沉降速度特别快，一般在2h之内可完全沉淀下来(使用时切忌过量)。
三、铜排涂镀� ；ぜ�
1.优点：维持铜排原色，比镀锡本钱略低。缺点：操作周期长。

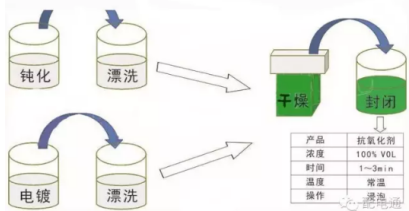

2.工艺流程
3.抛光前处理→纯水洗→酸洗钝化工件→烘干水分→JLR-510� ；ご怼鞫唇嗑弧人荩�100℃左右，要用于工件升温，目的是让水分自行挥发或者干燥）→烘干→包装关闭
4.铜排外貌处理工艺抛光：无论是人工照旧机械都慢，并且累，粉尘很严重，清理外貌氧化皮，微小毛刺。（用石英砂，玻璃丸）。
5.酸洗钝化的主要流程为：前处理(净化外貌)→酸洗钝化及冲洗→后处理(制品� ；�)。前处理的主要内容是净化酸洗、钝化物件的外貌，清除外貌的种种油脂、焊接飞溅、焊疤、氧化皮等。
酸 洗、钝化可以将酸洗、钝化离开处理，也可以将酸洗、钝化合二为一同步进行处理。将酸洗、钝化离开处理时，多接纳将工件整体浸泡在酸洗钝化液中的方法，适合 于小型零部件或内部可以进行液体循环的管线、线形设备。将酸洗钝化合二为一处理时，可以接纳液体浸泡方法(适合规模同上)，也可以接纳膏体进行涂抹，由于 膏体涂抹便当，在差别位置都可以坚持较长时间不流失及润湿性，从而包管了酸洗钝化须要的时间。
6.铜件防氧化� ；ぜ罦LR-510
铜件防氧化� ；ぜ列阅芪榷�，无毒、无味、不挥发、不潮解、不剖析、不升华不吸附灰尘及H2S、SO2等害气体，能够有效抵制湿热盐雾、霉菌等对金属的侵蚀，有较好的润湿性和较高的抗蚀性能。。
铜件防氧化� ；ぜ恋缙阅芤�***，并且具有脱水、防变色、防锈蚀三重作用，对金属没有腐化作用，对铜、银及仿金镀层有明显的抗蚀防护作用，，尤其对避免铜和仿金外貌变色，效果显著。
本产品还可以加入其他助剂中配合使用，例如水性、溶剂性的关闭剂、罩光金油、防锈剂等产品，关于铜、金、银、锌、钢铁等金属的防锈起到不可估量的作用。
7.容器建议选用种种塑料容器，不得选用金属容器，除非是铜质容器。然后将JLR-510铜件防氧化� ；ひ褐苯邮褂�。
8.本事情液可以在常温下和加温的情况下进行� ；�，可是建议在加温条件下使用，这样生产效率更高，并且效果更好。
可是加温的方法宜选择合理的加温方法，如果接纳内置方法，加温管一定要是铜质的，或者接纳石英及聚四氟乙烯（特氟龙）加热管，如果是其他金属材质的加热管，将改变药液的性能，不宜接纳。
9.使用要领：
1)工件经过除油后化学抛光与清洗?B、电镀灼烁酸铜或其它铜出来后 ；选用流动水漂洗两次，再用去离子水清洗一次（这样可以使药液中尽可能带入更少的杂质，从而延长药液的使用寿命） ；
2)如果是在常温情况下操作，一定要在事情液中处理5-10分钟，原则上不得低于5分钟，因为在室温下，本液在铜层所形成的钝化膜会在5分钟左右，如果产品要求盐雾实验高于8小时，建议在加温情况下使用 ；
3)如果是在加温的情况下使用，建议温度控制在60-70℃之间，***幸亏65℃左右，在这种条件下，铜件防氧化� ；ぶ灰�2分钟（建议处理时间在3分钟）就能形成完整而均匀且有光泽的� ；つげ�，抵达***佳的防变色效果。
4)通过上述方法处理以后，用流动水洗1分钟，甩干至工件外貌无水珠，取出在70-80℃的温度下烘干或者擦拭干外貌的水珠即可。
10.槽液维护：
1)事情液的寿命很洪流平上取决于事情前清洗洁净水平。经酸洗的零件要水洗洁净，不可有残酸带入钝化液中。（溶液酸度增高，使铜件上的膜层溶解，起不到防护作 用。）因此，钝化液要与酸洗溶液离开，制止六价铬、三价铬离子的进入，并且庞大产品进入防变色槽中前，要制止有剩余的药液保存，恒久如此，才华使溶液的寿 命抵达***佳状态。
2)设备的选用：设备的选材至为要害，容器一般以塑料为主，加温管必须是铜材的，或者选用外置的加热方法（可以由我公司提供相关的设计与温控装置）。
3)不要让其它金属零件进入溶液中。
4)溶液寿命的判断一般以PH值为标准，新配槽液PH值一般为6±1，近中性，当溶液PH凌驾6-7±3时，溶液应予以报废，如果防变色要求时间不高，可以以 试验为标准，一般情况下，本液在PH2-9的情况下都是有良好钝化作用，如果质量要求高的时候，可以将PH控制在5-7和4-8的规模以内。
5)另外，防变色槽液前的请水槽需要经常用PH试纸检查其PH数值，如果发明清水脱离中性，建议立即更换请水，不然防变色剂将受到影响。五、废水处理：本产品废液可以直接排放。
11.铜� ；ざ刍盒阅懿馐允荩�
处理条件：铜件防氧化� ；と芤�，温度65-70℃，时间2分钟。
比照条件：古板铬酸处理品。
来源：电气资讯
免责声明：本站部分图片和文字来源于网络收集整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不担负当何执法责任，如果有侵犯到您的权利，请实时联系凯发一触即发删除。
